Système de détection de casse pour machine à papier

La sonde, très compacte, peut être facilement installée dans les endroits les plus exigus…

LINE-TEC® 100 est un détecteur optique de casse, spécialement conçu pour l’industrie des pâtes, du papier et du carton.

Le LT100 assure une détection précise et continue des casses sur l’ensemble de la machine.
La détection peut être effectuée sur la feuille libre (tirage ouvert), sur la toile ou même directement sur les cylindres.
Le détecteur est conçu pour supporter une température de 160°C et résister aux à l’humidité, aux saletés, aux vibrations et à l’électricité statique, grâce notamment à l’implantation du boîtier de contrôle à distance de la zone opérationnelle.
L’utilisation de lumière infrarouge modulée rend l’appareil insensible aux variations de lumière externe.

Les lentilles du détecteur restent propres grâce au dispositif de nettoyage permanent par purge d’air comprimé.

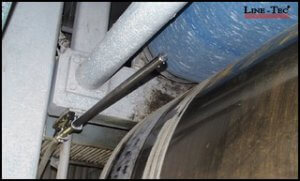

Détecteur de casse LT100

Le système se compose d’une sonde inox, sans composant électrique, supportant une température de 160°C, de deux câbles en fibres optiques protégés mécaniquement et d’une unité de traitement.

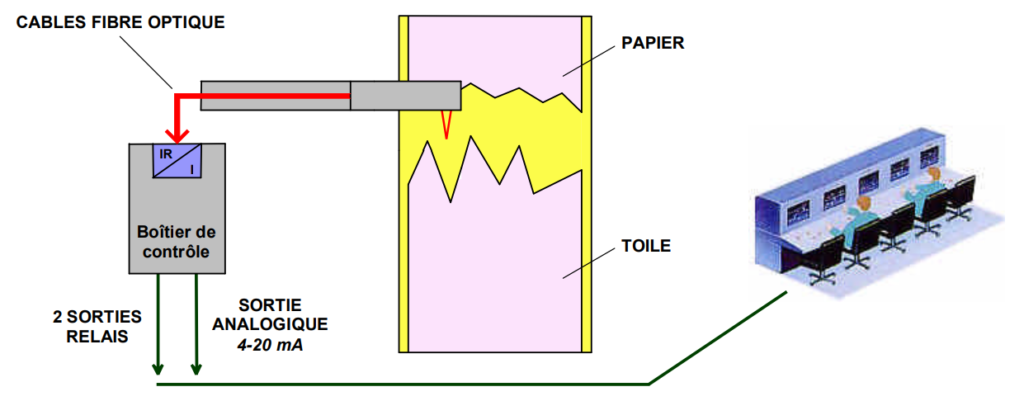

Principe de fonctionnement LT100

La détection de casse peut être effectuée sur la toile, les cylindres ou directement sur le papier quel que soit le grammage.

Une lumière infrarouge modulée, insensible aux variations de couleur ou de lumière, est transmise à la cellule de détection et la lumière réfléchie renvoyée jusqu’à l’unité de traitement. Ces transmissions sont réalisées par fibres optiques et garantissent un fonctionnement sans défaut.

L’unité de traitement délivre un signal analogique 4-20 mA, proportionnel à la quantité de lumière renvoyée.

Les cellules de détection sont nettoyées en permanence par injection d’air comprimé qui empêche l’accumulation de salissures ou d’humidité.

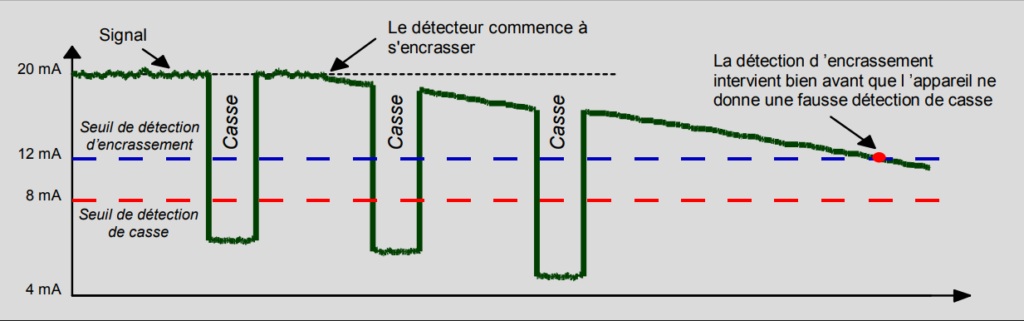

Principe de fonctionnement LT100

Le signal analogique et deux sorties relais peuvent être raccordés à la conduite centralisée, permettant la détection de casse, le contrôle d’encrassement des lentilles et l’enregistrement pour l’historique.



Détecteur de casse LT100

Système de guidage de toile pour machine à papier

Système de mesure de position et guidage sans contact pour toiles et feutres de machine à papier

  • LINE-TEC® 200 est un système de mesure et de guidage par infrarouges sans contact, destiné aux toiles et feutres de machine à papier.Le LT200-D est conçu pour la sécherie et la zone de couchage des machines à papier.Le LT200-W est quant à lui, prévu pour la partie humide de la machine.Grâce au guidage sans contact, le LT200 supprime toute usure inutile et déchirure des bords de toile.
    Le contrôle et la réduction du mouvement transversal permet de limiter l’étirement continu de la bande et ainsi de réduire les temps d’arrêt machine en augmentant la durée de vie de la toile.En raccordant les signaux de sortie à la conduite centralisée, le LT200 fourni des informations utiles sur la position de la toile et les pressions de guidage donnant de précieuses indications sur l’état du cylindre guide.

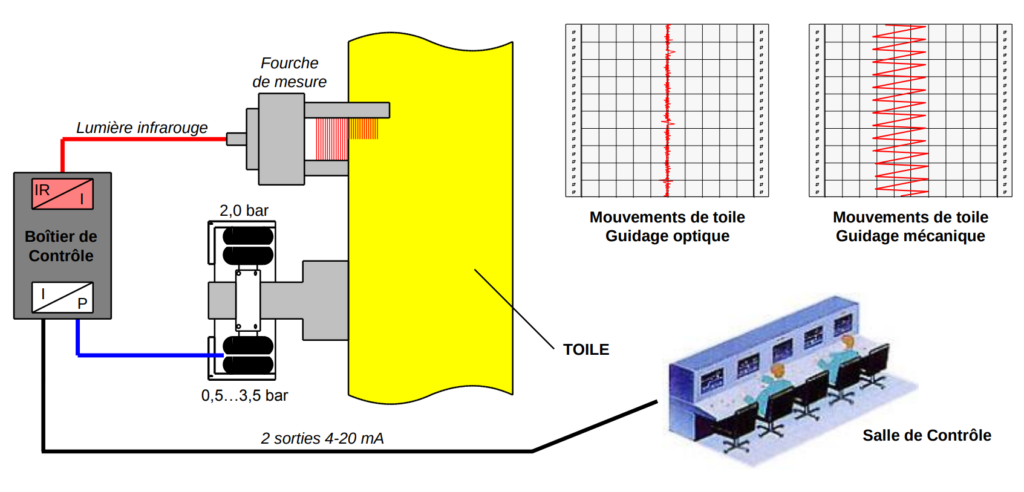

    Il est aussi possible d’analyser l’alignement des autres cylindres restants de la section corres¬pondante.Le LT200-D est équipé d’un dispositif de nettoyage permanent par injection d’air comprimé, prévenant toutes perturbations provoquées par des facteurs externes tels que la poussière, l’humidité ou les produits chimiques.Le LT200-W bénéficie d’un double dispositif de nettoyage permanent air/eau, prévenant toutes perturbations provoquées par des facteurs externes.Système de guidage LT200   (Principe de fonctionnement)



Système de guidage pour sécherie

Système de guidage pour partie humide

Le système de mesure LINE-TEC® 200 développé pour les feutres et toiles de machine à papier se compose d’une fourche de mesure en inox, d’un câble à fibres optiques inséré dans une gaine de protection armée et d’un boîtier de contrôle.

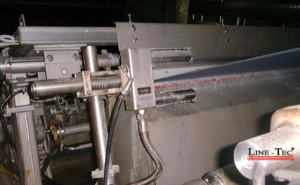

Système de guidage LT200

Toute l’électronique est déportée dans le boîtier de contrôle située à distance de la zone opérationnelle, afin d’éviter toute perturbation de la chaleur ou de l’humidité.

La mesure de position est réalisée par émission et réception de lumière infrarouge modulée entre le boîtier de contrôle et la fourche de mesure. Ces transmissions sont réalisées par fibres optiques.
Le rideau de lumière infrarouge dressé entre les capteurs de la fourche de mesure est coupé par le bord du feutre ou de la toile.
Le LT200 mesure le mouvement latéral du feutre ou de la toile, qu’il maintient au centre de la zone de mesure.

Dans le boîtier de contrôle, la position de la toile est convertie en signal pneumatique, lequel est appliqué aux soufflets du cylindre guide.

Nettoyage du LT200-D pour la sécherie

Le LT200-D est équipé d’un dispositif de nettoyage permanent par injection d’air comprimé, prévenant toutes perturbations provoquées par des facteurs externes tels que la poussière, l’humidité ou les produits chimiques.

Nettoyage du LT200-W pour partie humide

Les cellules situées à l’intérieur de la fourche sont protégées par des lentilles. Une pulvérisation d’eau permet le nettoyage permanent de ces lentilles. Une purge à l’air comprimé prévient toute pénétration d’humidité à l’intérieur de la fourche.
En raison de l’environnement à proximité de la partie humide, la façade du boîtier de contrôle est protégée par une seconde porte transparente.



Système de guidage pour sécherie

Système de guidage pour partie humide

Réchauffeur par injection vapeur

Chauffage en ligne de vos pâtes à papier, eaux blanches, liqueur verte, eau…

Principaux avantages…

  • Efficacité energétique 100%
  • Fluides chargé, visqueux, abrasifs
  • Chauffage instantané
  • Maintenance réduite
  • Contrôle très précis de la température
  • Fonctionne sans bruit, vibration ou coup de bélier

Caractéristiques principales

  • Débit: de 0,4 à 4800 m3/h
  • Diamètre de passage: Ø20 à Ø450
  • Construction: Acier, inox 316 & 317, hastelloy
  • Classe de pression: 20 bar @ 232°C

 Applications

  • Pâte à papier
  • Eaux blanches
  • Liqueur verte
  • Eau…

Réchauffeur vapeur pour l’industrie papetière
