Mesure de la concentration, la densité, la teneur en matière sèche ou la teneur en eau d’un produit durant sa fabrication.

Principe de fonctionnement, applications

Principe de mesure

La mesure de concentration par micro-ondes repose sur le principe selon lequel les micro-ondes sont absorbées par les molécules d’eau libres, entrainant un décalage de phase du signal de mesure par rapport au signal de référence ainsi qu’une diminution de l’amplitude.
La mesure est donc directement en corrélation avec la teneur en eau du produit mesuré.



L’appareil µ-ICC 2.45 peut ainsi calculer une valeur pour la teneur en eau, la densité, la teneur en matière sèche de solutions aqueuses liquides, pâteuses ou en suspension. Il peut être utilisé dans un grand nombre d’applications industrielles et en particulier sur des produits très abrasifs en utilisant des sondes sans contact avec le produit.

Principe

L’appareil µ-ICC 2.45 mesure la concentration, la densité, la teneur en matière sèche ou la teneur en eau d’un produit durant la fabrication.

La technologie micro-ondes vous permet de “radiographier” la section entière d’un tuyauterie et permet d’obtenir une mesure représentative.
Une expérience dans des domaines variés

  • Industrie du sucre: Jus, sirop léger et dense, masse cuite, lait de chaux…
  • Industrie Alimentaire: Produits laitiers, fromage, jus de fruits, tomates, huile, café, vinasse…
  • Traitement des eaux et des boues

– Mesure de concentration (MS%, Brix, Cs%, %H2O…)
– Mesure de densité (g/l, Kg/m3, °Bé…)
– Contrôle des procédés de cristallisation, d’évaporation, de séparation de phase, de dilution

Unités de traitement µ-ICC 2.45

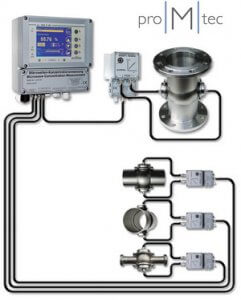

Système multivoies, avec unité de traitement distante (jusqu’à 150 m du point de mesure)

L’unité de traitement peut être déportée en local technique et permet la gestion complète de 4 mesures

Unité centrale de traitement et d’affichage

permettant la gestion de 1 à 4 points de mesure.
Indication de la concentration, densité dans différentes unités et de la température du produit.
Une sortie analogique 4-20 mA est disponible pour chaque voie de mesure pour le système de contrôle.

Module micro-ondes

Placé à proximité de la mesure, il est connecté à l’unité de traitement par un câble coaxial assurant la transmission numérique des données.

Documentation

Système compact, mono-voie

Une mesure de concentration/densité compacte, intégrant les dernière évolutions technologiques.

Conçu pour être installé directement sur le lieu de la mesure, l’appareil intègre l’ensemble des éléments permettant d’extraire la concentration ou la densité d’un produit pendant sa fabrication.
Bénéficiant des dernières évolutions technologiques, le système µ-ICC 2.45 Compact s’adapte facilement à vos conditions de fonctionnement.
Une interface USB 2.0 est disponible pour l’acquisition des données et la calibration par PC. La mémorisation des configutarions et le stockage des acquisition s’efectue simplement sur carde SD.
Nous disposons d’une large gamme de sondes micro-ondes permettant les mesure dans les cuves, bacs tampons, boules de cuisson ou directement en ligne sur tuyauterie (tout diamètre)

Documentation

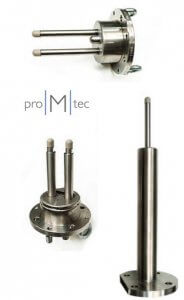

Sondes micro-ondes

Pour mesure sur cuve ou en ligne, sur tuyauterie





Documentation

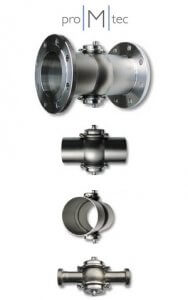

Pour mesure en ligne, sans contact

Documentation
